Alarmdetails eines bestimmten Alarms mit Berichte anzeigen

Szenario: Sie möchten einen Berichttyp Alarmdetails erstellen, der alle Alarme des Typs Störung oder Personensicherheit an einem Analogausgangs-Objekt während eines 24-Stunden-Zeitraums anzeigt.

  1. Stellen Sie sicher, dass ein Bericht mit der Tabelle Alarmdetails mit folgenden Standardspalten verfügbar ist: Alarmzeit, Alarmkategorie, Alarmursache, Alarm-ID, Objektbeschreibung und Objektbezeichner.
  1. (Optional) Fügen Sie der übergeordneten Tabelle über das Register Übergeordnet des Dialogfelds Spalten wählen weitere Spalten hinzu. Sie können der untergeordneten Tabelle die zusätzlichen Spalten über das Register Untergeordnet hinzufügen. Führen Sie einen Rechtsklick auf die Tabelle aus und wählen Sie die Option Spalten wählen, um das Dialogfeld zu öffnen.
  2. Ziehen Sie das Analog Output-Objekt (z.B. Analog Output 1), dessen Alarmdetails überwacht werden sollen, aus dem System Browser in die Tabelle Alarmdetails. Das Objekt wirkt als Namensfilter.
  3. Führen Sie einen Rechtsklick auf die Tabelle Alarmdetails aus, richten Sie den Mauszeiger auf Filter und wählen Sie Bedingungsfilter.

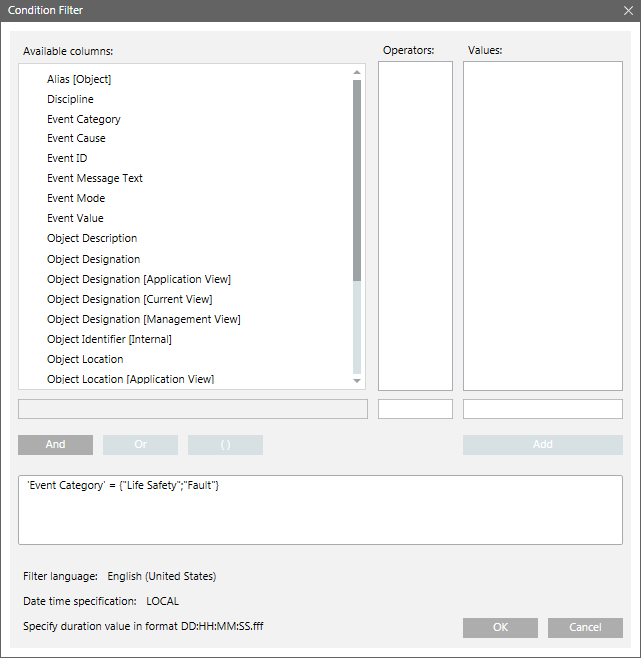

  4. Das Dialogfeld Bedingungsfilter wird angezeigt.
  5. Führen Sie die folgenden Schritte aus, um einen Bedingungsfilter anzuwenden:
    a. Wählen Sie Alarmkategorie aus der Liste Verfügbare Spalten.
    b. Wählen Sie aus der Liste Operatoren die Option =.
    c. Wählen Sie aus der Liste Werte den Eintrag Störung, drücken Sie die Taste STRG und wählen Sie dann Personensicherheit.
    d. Klicken Sie Hinzufügen. Der erstellte Filterausdruck wird im Feld Filterausdruck angezeigt.
    e. Klicken Sie OK.
  6. Der Bedingungsfilter wird der Tabelle hinzugefügt.
    Hinweis: Wenn Sie einen Bedingungsfilter erstellen, hängt die Syntax der Eigenschaftswerte vom Datentyp der Eigenschaft ab.
  8. Geben Sie einen Zeitraum an, indem Sie der Berichtsdefinition einen Zeitfilter hinzufügen. Führen Sie die folgenden Schritte aus, um einen Zeitfilter hinzuzufügen.

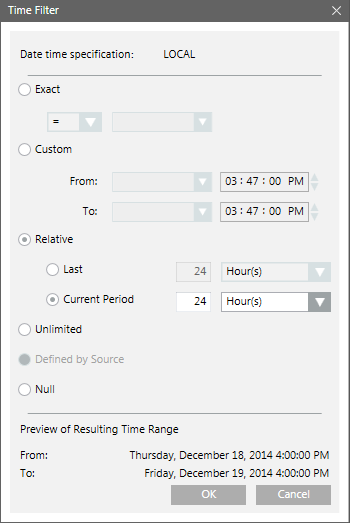

    a. Führen Sie einen Rechtsklick auf der Ereignisdetailstabelle aus, richten Sie den Mauszeiger auf Filter und wählen Sie Zeitfilter. Das Dialogfeld Zeitfilter wird angezeigt.
    b. Wählen Sie Relativ.
    c. Wählen Sie die Option Vorheriger oder Aktueller Zeitraum, abhängig davon, ob Sie die Daten des vorherigen oder des aktuellen 24-Stunden-Zeitraums benötigen.
    Weitere Informationen zur Einstellung eines Zeitraums finden Sie unter Zeitfilter. Da wir die Daten für den aktuellen 24-Stunden-Zeitraum benötigen, wählen Sie in diesem Fall Aktueller Zeitraum und geben 24 Stunden an.
    d. Klicken Sie OK.
  10. Führen Sie den Bericht aus, um die Daten anzuzeigen.
  11. Der Bericht zeigt die Einzelheiten von Störungs- oder Personensicherheitsalarmen an, die innerhalb des 24-Stunden-Zeitraums auf dem Analog Output 1-Objekt auftraten.
  12. Speichern Sie die Berichtsdefinition, wenn die Daten Ihren Anforderungen entsprechen.
    Hinweis: Sie können die Berichtskonfiguration später modifizieren.
    Sie können zum Beispiel Spalten hinzufügen bzw. entfernen, zusätzliche Objekte als Namensfilter festlegen, vorhandene Objekte aus dem Namensfilter entfernen oder den Bedingungs- oder Zeitfilter ändern.
