Das Konzept von verschachtelten verwalteten Zählern

Sie benötigen verschachtelte Zähler in Ihrer Anzeigehierarchie, wenn Sie einen Bericht erstellen möchten, der nur die Verbrauchsdetails des Zählers der ersten Ebene enthält.

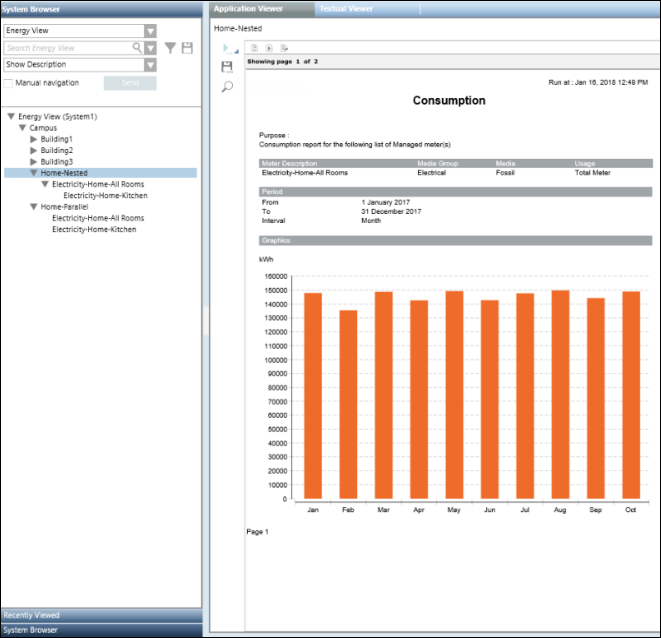

Wenn ein Aggregator-Knoten verschachtelte verwaltete Zähler enthält, zeigt der Bericht die Daten der verwalteten Zähler der ersten Ebene (übergeordnete Zähler) an, wenn der Bericht durch Auswahl des Aggregator-Knotens ausgeführt wurde. Im folgenden Beispiel ist Elektrizität-Zuhause-Küche ein verschachtelter Zähler und Elektrizität-Zuhause-Alle Räume ein Zähler der ersten Ebene.

Wenn Sie einen Bericht durch Auswahl des Aggregator-Knotens Zuhause-Verschachtelt ausführen, werden nur die Daten des Zählers Elektrizität-Zuhause-Alle Räume angezeigt. Die Daten des verschachtelten Zählers Elektrizität-Zuhause-Küche werden nicht angezeigt.

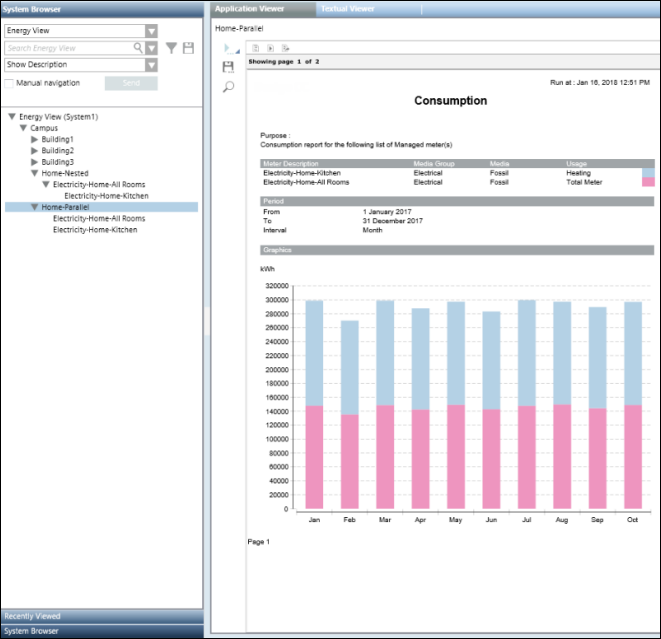

Im folgenden Beispiel stehen die Zähler Elektrizität-Zuhause-Alle Räume und Elektrizität-Zuhause-Küche parallel nebeneinander im Aggregator-Knoten Zuhause-Parallel.

Wenn Sie einen Bericht durch Auswahl des Aggregator-Knotens Zuhause-Parallel ausführen, werden die Daten für beide Zähler, Elektrizität-Zuhause-Alle Räume und Elektrizität-Zuhause-Küche angezeigt.

Im obigen Beispiel berechnet der Zähler Elektrizität-Zuhause-Küche den Verbrauch der Küche, während der Zähler Elektrizität-Zuhause-Alle Räume den Verbrauch des gesamten Hauses inklusive der Küche berechnet. Wenn diese beiden Zähler parallel nebeneinander gesetzt werden und der Bericht durch Auswahl des Knotens Zuhause-Parallel ausgeführt wird, wird der Verbrauch der Küche von beiden Zählern berechnet, was nicht richtig ist. Daher muss der Zähler Elektrizität-Zuhause-Küche unter dem Zähler Elektrizität-Zuhause-Alle Räume angeordnet sein, um sicherzustellen, dass sein Verbrauch nicht doppelt gerechnet wird. Um nur den Verbrauch der Küche zu berechnen, müssen Sie den Bericht durch Auswahl des Zählers Elektrizität-Zuhause-Küche im Aggregator-Knoten Zuhause-Verschachtelt ausführen.

Um Berichte über Energieverbrauch, Caching usw. zu erstellen, müssen Sie auf der Konfigurationsseite – Erweitertes Reporting bestimmte Parameter konfigurieren.
