Grafikvorlage erstellen

Szenario

Sie verfügen über ein Gerät, das auf einer Funktion basiert, und möchten Einzelheiten zu den Unterpunkten dieses Geräts anzeigen. Das Gerät wird über die Managementsicht aufgelöst.

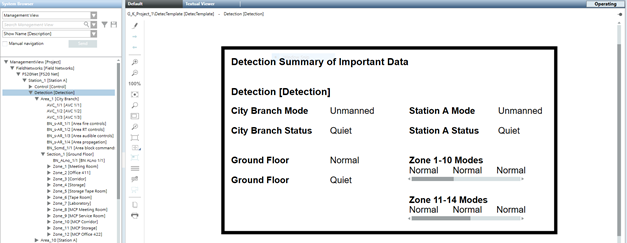

In diesem Beispiel möchten Sie, dass beim Klicken des Ordners Detektion im System Browser eine Grafik im primären Arbeitsbereich geöffnet und Informationen aus den untergeordneten Objekten angezeigt werden. Sie werden dieses Beispiel im Anschluss erstellen:

• Hintergrundinformationen hierzu finden Sie unter Grafikvorlagen.
• Hintergrundinformationen zu Funktionen finden Sie unter Objektmodelle & Funktionen.

Voraussetzungen

• Sie haben die folgenden Schritte im Workflow Neue Funktion erstellen abgeschlossen:
• Sie haben einen Ordner Funktion in der Bibliothek "L4-Projekt" erstellt.
• Sie haben eine neue Funktion erstellt und sie zum Zwecke dieses Beispiels "DetectFunction" genannt.
• Sie haben die Objekte mit der Funktion verknüpft. Siehe Objekt konfigurieren.

In diesem Workflow wenden Sie Evaluationen auf die Text-/Zeichenfolgeeigenschaft das Elements Text an, um Folgendes zu erreichen:

• Auflösen des übergeordneten Ordnernamens aus der Managementsicht
• Referenzieren von Eigenschaften aus dem Objektmodell
• Replizieren und Anzeigen der Eigenschaft Modus ausden Zonen, indem Sie die Eigenschaften aus Automatische Zonen1–10 und 11–14 auflösen

Übersicht
